Milyen hatással van a csőhajlítás a belső áramlási tulajdonságokra?

A csőhajlítás gyakori megoldás olyan helyeken, ahol helyhiány vagy szerelési adottságok miatt nem lehet egyenes szakaszokat alkalmazni. Ugyanakkor a hajlítások komoly hatással vannak a benne áramló közeg viselkedésére, legyen szó vízről, gőzről, levegőről vagy akár olajról.

A hajlítás geometriájának szerepe

A hajlítás szöge, sugara és kivitelezési minősége közvetlenül befolyásolja az áramlási viszonyokat. Egy 90 fokos éles hajlítás például sokkal nagyobb ellenállást fejt ki a folyadékra, mint egy 45 fokos vagy hosszú sugarú ív. A belső áramlás turbulenciája, a nyomásesés mértéke és a hatékony áramlási keresztmetszet mind olyan paraméterek, amelyek érzékenyen reagálnak a geometriai változásokra.

A kisebb hajlítási sugár fokozott örvényképződést eredményezhet, amely nemcsak az áramlási veszteségeket növeli, hanem a cső falán lerakódások kialakulásának kockázatát is. Ez különösen fontos például vegyipari vagy élelmiszeripari alkalmazásokban, ahol az áramlási tisztaság és homogenitás alapfeltétel.

Nyomásveszteség és energiaigény

Az egyik leggyakoribb probléma, amely a csőhajlításból fakad, a nyomásesés. Amikor az áramló közeg egy ívhez ér, az irányváltoztatás miatt lassulás, majd gyorsulás történik az áramlási profilban. Ez a jelenség energiaveszteséget generál, amit a rendszer csak megnövelt nyomással vagy szivattyúteljesítménnyel tud kompenzálni. A feleslegesen sok hajlítás emiatt energiahatékonysági problémákhoz vezethet.

Számos számítási modell létezik a hajlítások okozta nyomásveszteség becslésére. Az egyik legelterjedtebb a Darcy-Weisbach képlet módosítása, amely egy korrekciós tényezővel egészül ki hajlított szakaszokra. Ezek a tényezők jelentősen megnőhetnek kis sugarú hajlítás esetén, főleg nagy áramlási sebesség vagy viszkózus közegek esetén.

Lamináris vagy turbulens áramlás

A hajlított csőszakaszok különösen érzékenyek arra, hogy az áramlás lamináris (réteges) vagy turbulens (örvénylő) módon történik. A Reynolds-szám, amely az áramlás típusát meghatározza, hajlított szakaszokban gyakran kritikus értéket érhet el. A turbulens áramlás pedig fokozott súrlódással, zajjal és hőtermeléssel jár, ami például hűtési rendszerekben különösen kedvezőtlen lehet.

Egyes esetekben épp a hajlítás segítheti elő a kívánt áramlási formát. Például fűtőcsöveknél vagy hőcserélőkben az örvényesedés előnyös is lehet, mert növeli a hőátadási tényezőt. Azonban ez csak akkor igaz, ha a rendszer ezt kezelni tudja energia- és anyagveszteség nélkül.

Csőhajlítás és anyagfeszültség

Nem szabad figyelmen kívül hagyni, hogy a hajlítás során nemcsak az áramlási tulajdonságok változnak meg, hanem a cső falában is feszültségek keletkeznek. A belső fal gyakran összenyomódik, míg a külső fal megnyúlik. Ez deformációhoz, falvastagság-csökkenéshez vagy mikrorepedésekhez vezethet, amelyek hosszú távon veszélyeztetik az üzembiztonságot.

A feszültségek és deformációk nemcsak mechanikai problémákat okoznak, hanem visszahatnak az áramlási tulajdonságokra is. Az enyhe lapulás vagy keresztmetszet-torzulás aszimmetrikus áramlási profilt generálhat, ami további örvényképződéshez, lerakódásokhoz vagy akár akusztikus zajokhoz vezethet.

Mikor előnyös a hajlítás?

Bizonyos alkalmazásokban a hajlított csövek elkerülhetetlenek, vagy akár kívánatosak is. Ilyen például:

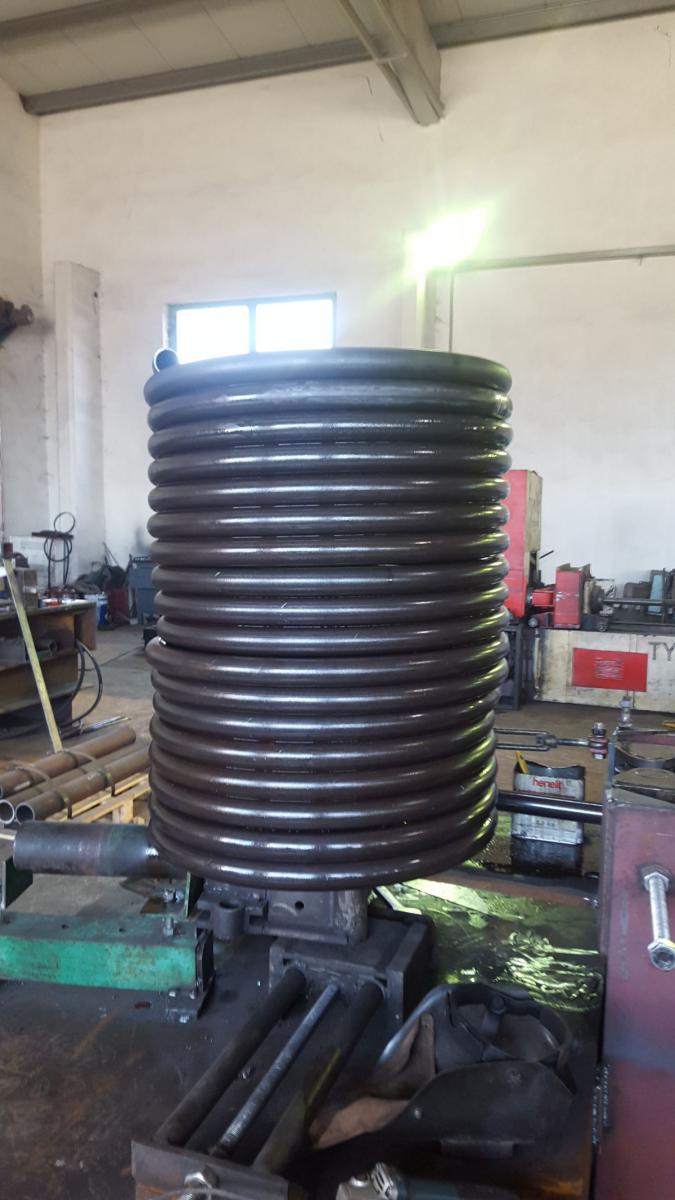

● Kompakt hűtőrendszerek, ahol helyszűke miatt hajlított csőspirálokat használnak.

● Laboratóriumi rendszerek, ahol az esztétika vagy a mérési pontosság szempontjából fontos a zárt kialakítás.

● Autóipari motorhűtés, ahol a hajlítás segíti az optimális áramlási útvonal kialakítását.

Az ilyen esetekben a hajlítás kivitelezésének minősége kulcsfontosságú. CNC-vezérelt hajlítóberendezések és precíziós mérések segítségével minimalizálható a keresztmetszeti torzulás, a hullámosodás vagy a falgyengülés.

Alternatívák: könyökidomok és moduláris elemek

Ha a hajlítás nem megfelelő, vagy túlzott áramlási veszteséggel jár, alternatív megoldások is rendelkezésre állnak. Ilyenek a hegesztett könyökidomok, amelyek standard szögekben (pl. 45°, 90°) kaphatók, és a rendszerbe illeszthetők. Ezeknek az elemeknek pontos a geometriájuk, így könnyebben kiszámíthatók az áramlási jellemzőik is.

A moduláris csőrendszerek további rugalmasságot adnak, lehetővé téve a gyors szerelést és a könnyű karbantartást. Ezeknél a rendszereknél az egyes hajlítási elemek gyári specifikáció alapján készülnek, így az áramlásra gyakorolt hatásuk is jól előre jelezhető.

Összefoglalás

A csőhajlítás tehát nem csupán szerkezeti kérdés, hanem összetett áramlástechnikai és energetikai kihívás is. A nem megfelelő hajlítási geometriák jelentős nyomásveszteséget, áramlási anomáliákat és akár szerkezeti károkat is okozhatnak. Ezzel szemben a precízen tervezett és kivitelezett hajlítás nemcsak esztétikai és térkihasználási előnyöket nyújt, hanem optimalizálhatja is a rendszer hatékonyságát.

Ezért minden mérnöki vagy ipari alkalmazás esetén kulcsfontosságú a hajlítási paraméterek megfelelő megválasztása és az ehhez kapcsolódó áramlástani hatások előzetes elemzése. A korszerű gyártástechnológiák és számítógépes szimulációk egyre pontosabb megoldásokat kínálnak, de az alapelvek ismerete továbbra is nélkülözhetetlen marad.
